深圳市伟力隆电机有限公司
SHEN ZHEN SHI WEI LI LONG MOTOR CO., LTD
变速箱类型:圆形齿轮
变速箱尺寸:37mm
工作电压:3v-24v(可定制)
额定转速:2rpm-1000rpm(可定制)
典型应用:仪器,电子工具,咖啡机,自动售货机,烤肉店,ATM,按摩器,游戏机,自动化设备等。
规格书下载
产品的基本参数:

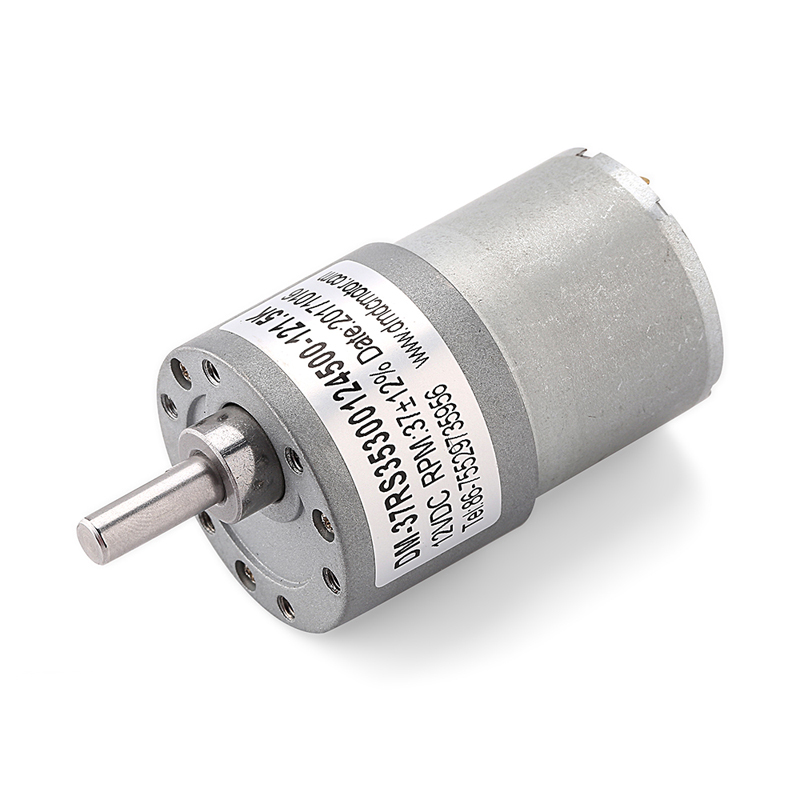

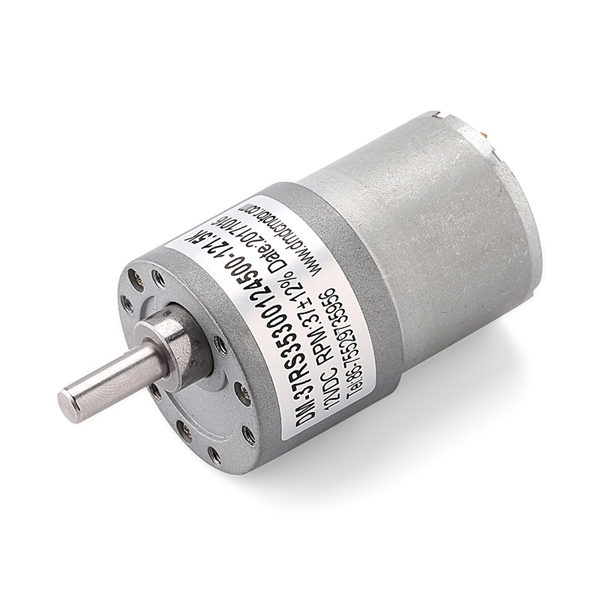

WL-37RS3530 37mm CE认证的6 V直流减速电机
常见电压:12VDC,24VDC
典型应用:仪器,电动工具,咖啡机,自动售货机,按摩器,游戏机,电动开窗器等自动化执行机构。
我们的东铭电机具有高转矩、低转速、低噪音、质量好、寿命长、价格低、交货快等特点,多年专业经验,质量交期保证,欢迎新老客户预约洽谈,可以预约上门面议或来厂参观!
外观尺寸:
齿轮箱参数:
Number of stages |
2 |
3 |
4 |
5 |
6 |
7 |
Reduction ratio |
6.8,10 |
20,30 |
61,90 |
122,184,270 |
311,414,534 552,810 |
1243,1656 2430 |
Gearbox length “L”mm |
19 |
22.5 |
25 |
27.5 |
30 |
31.5 |
Breaking torque(kgf.cm) |
8 |
10 |
30 |
30 |
40 |
40 |
Gearbox efficiency |
81% |
73% |
65% |
59% |
53% |
48% |
电机参数:
Motor model |
Rated Volt. |
No load |
Load |
Stall |
|||||
Current |
Speed |
Current |
Speed |
Torque |
Output power |
Torque |
Current |
||
V |
mA |
r/min |
mA |
r/min |
gf.cm |
W |
gf.cm |
mA |
|
WL-3530-012-3000 |
12 |
≤40 |
3000 |
≤240 |
2200 |
40 |
0.9 |
≥160 |
≥700 |
WL-3530-012-4500 |
12 |
≤60 |
4500 |
≤450 |
3300 |
50 |
1.7 |
≥300 |
≥1400 |
WL-3530-012-6000 |
12 |
≤90 |
6000 |
≤700 |
4500 |
60 |
2.8 |
≥350 |
≥2000 |
WL-3530-024-3000 |
24 |
≤20 |
3000 |
≤150 |
2200 |
40 |
0.9 |
≥160 |
≥400 |
WL-3530-024-4500 |
24 |
≤30 |
4500 |
≤230 |
3300 |
50 |
1.7 |
≥220 |
≥600 |
WL-3530-024-6000 |
24 |
≤45 |
6000 |
≤360 |
4500 |
60 |
2.8 |
≥330 |
≥900 |
电机曲线图:
Model: WL-37RS35300126000-90K Model: WL-37RS35300246000-534K
备注:
齿轮电动机转矩=驱动电动机转矩*减速比*齿轮箱效率;
减速电机转速=驱动电机转速/减速比
电机详细配置可根据客户要求定制,
如电压,速度以及轴的长度和形状...
欢迎OEM或ODM项目
