深圳市伟力隆电机有限公司
SHEN ZHEN SHI WEI LI LONG MOTOR CO., LTD

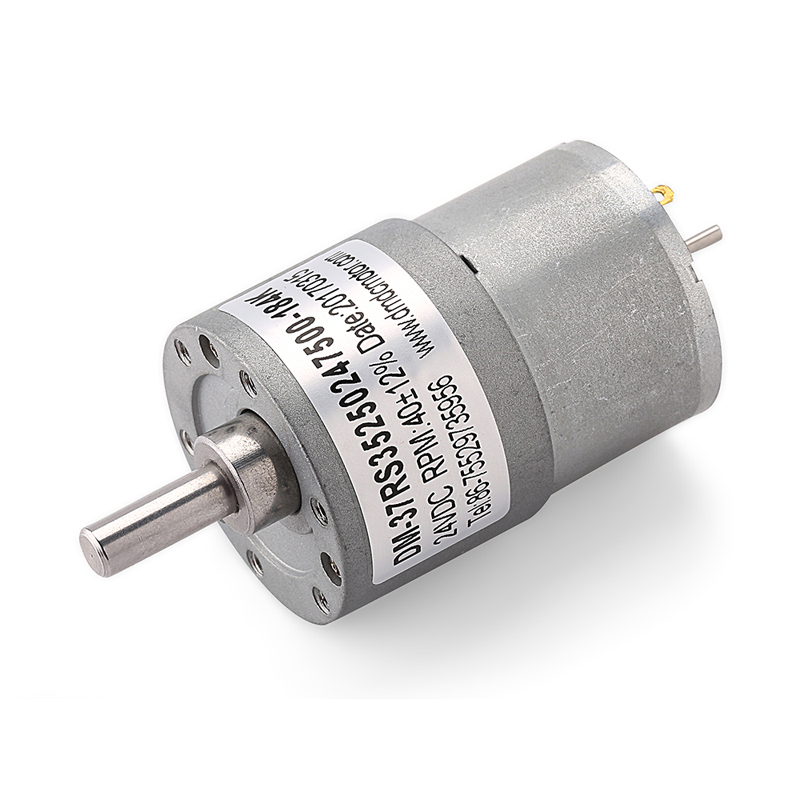

WL-37RS3525 37mm大扭力直流直齿圆形减速电机
变速箱类型：圆形齿轮
变速箱尺寸：37mm
工作电压：3v-24v（可定制）
额定转速：2rpm-1000rpm（可定制）
典型应用：仪器，电子工具，咖啡机，自动售货机，烤肉店，ATM，按摩器，游戏机，自动化设备等
规格书下载
变速箱类型：圆形齿轮
变速箱尺寸：37mm
工作电压：3v-24v（可定制）
额定转速：2rpm-1000rpm（可定制）
典型应用：仪器，电子工具，咖啡机，自动售货机，烤肉店，ATM，按摩器，游戏机，自动化设备等
规格书下载
产品的基本参数：
WL-37RS3525直流齿轮电动机编码器
1.典型应用：lambel打印机，自动百叶窗，焊接机，水表IC卡，照明舞台灯，自动稳定电压供应
2.主电压：3V; 6V; 9V; 12V; 24VDC;
3.转速：3〜500rpm
4.方向：顺时针，逆时针。
我们的东铭电机具有高转矩、低转速、低噪音、质量好、寿命长、价格低、交货快等特点，多年专业经验，质量交期保证，欢迎新老客户预约洽谈，可以预约上门面议或来厂参观！
外观尺寸：
齿轮箱参数:
|
Number of stages |
2 |
3 |
4 |
5 |
6 |
7 |
|
Reduction ratio |
6.8,10 |
20,30 |
61,90 |
122,184,270 |
311,414,534 552,810 |
1243,1656 2430 |
|
Gearbox length “L”mm |
19 |
22.5 |
25 |
27.5 |
30 |
31.5 |
|
Breaking torque(kgf.cm) |
8 |
10 |
30 |
30 |
40 |
40 |
|
Gearbox efficiency |
81% |
73% |
65% |
59% |
53% |
48% |
电机参数:
|
Motor model |
Rated Volt. |
No load |
Load |
Stall |
|||||
|
Current |
Speed |
Current |
Speed |
Torque |
Output power |
Torque |
Current |
||
|
V |
mA |
r/min |
mA |
r/min |
gf.cm |
W |
gf.cm |
mA |
|
|
WL-3525-012-3000 |
12 |
≤40 |
3000 |
≤170 |
2200 |
25 |
0.6 |
≥120 |
≥600 |
|
WL-3525-012-4500 |
12 |
≤60 |
4500 |
≤250 |
3300 |
35 |
1.2 |
≥180 |
≥900 |
|
WL-3525-012-6000 |
12 |
≤100 |
6000 |
≤450 |
4500 |
45 |
2.1 |
≥200 |
≥1300 |
|
WL-3525-024-3000 |
24 |
≤25 |
3000 |
≤80 |
2200 |
25 |
0.6 |
≥100 |
≥300 |
|
WL-3525-024-4500 |
24 |
≤30 |
4500 |
≤130 |
3300 |
35 |
1.2 |
≥180 |
≥450 |
|
WL-3525-024-6000 |
24 |
≤50 |
6000 |
≤170 |
4500 |
45 |
2.1 |
≥250 |
≥700 |
电机参数转速:
|
Motor model |
Rated Volt. |
空载 |
负载 |
堵转 |
|||||
|
Current |
Speed |
Current |
Speed |
Torque |
Output power |
Torque |
Current |
||
|
V |
A |
r/min |
A |
r/min |
kgf.cm |
W |
kgf.cm |
A |
|
|
WL-37RS35250063000-810K |
6.0 |
0.09 |
3.6 |
0.21 |
2.3 |
9.58 |
0.23 |
27.88 |
0.43 |
|
WL-37RS35250068000-534K |
6.0 |
0.27 |
15.2 |
1.00 |
11.8 |
14.03 |
1.70 |
62.49 |
3.54 |
|
WL-37RS35250126000-61K |
12.0 |
0.03 |
92.3 |
0.22 |
77.2 |
1.48 |
1.17 |
9.00 |
1.18 |
|
WL-37RS35250126000-90K |
12.0 |
0.04 |
64.6 |
0.23 |
54.0 |
2.26 |
1.25 |
13.69 |
1.17 |
|
WL-37RS35250243000-121K |
24.0 |
0.03 |
21.6 |
0.07 |
16.5 |
2.61 |
0.44 |
11.07 |
0.22 |
|
WL-37RS35250243200-810K |
24.0 |
0.03 |
3.8 |
0.07 |
2.7 |
13.08 |
0.36 |
42.79 |
0.16 |
|
WL-37RS35250244500-20K |
24.0 |
0.03 |
199.8 |
0.11 |
155.3 |
0.58 |
0.93 |
2.61 |
0.37 |
|
WL-37RS35250246000-184K |
24.0 |
0.03 |
32.6 |
0.12 |
26.5 |
3.98 |
1.08 |
21.12 |
0.53 |
|
WL-37RS35250248000-30K |
24.0 |
0.04 |
262.8 |
0.26 |
223.4 |
1.19 |
2.73 |
7.94 |
1.48 |
电机曲线图：
Model: WL-37RS35250244500-20K Model: WL-37RS35250126000-61K
备注：
齿轮电动机转矩=驱动电动机转矩*减速比*齿轮箱效率；
减速电机转速=驱动电机转速/减速比
电机详细配置可根据客户要求定制，
如电压，速度以及轴的长度和形状...
欢迎OEM或ODM项目
