深圳市伟力隆电机有限公司
SHEN ZHEN SHI WEI LI LONG MOTOR CO., LTD

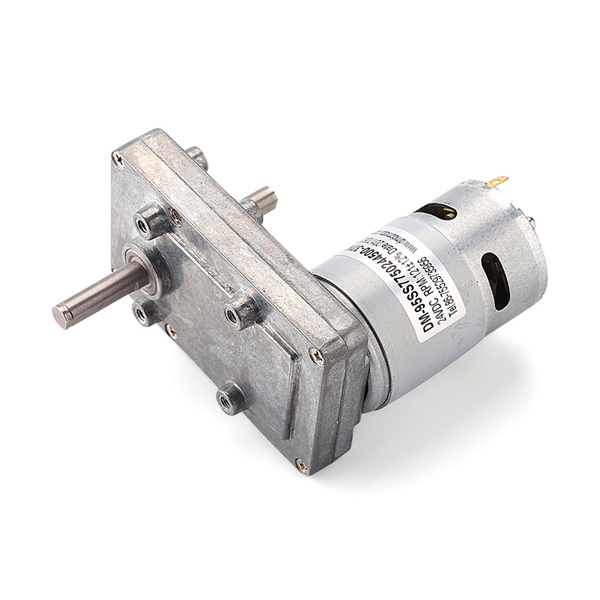

WL-95SS775 95mm 直流直齿减速电机 厂家供应 双滚珠
变速箱类型：方正齿轮箱
变速箱尺寸：95mm
工作电压：6v-24v（可定制）
额定转速：3rpm-60rpm（可定制）
典型应用：仪器，电子工具，咖啡机，自动售货机，烤肉店，ATM，按摩器，游戏机，自动化设备等。
规格书下载
变速箱类型：方正齿轮箱
变速箱尺寸：95mm
工作电压：6v-24v（可定制）
额定转速：3rpm-60rpm（可定制）
典型应用：仪器，电子工具，咖啡机，自动售货机，烤肉店，ATM，按摩器，游戏机，自动化设备等。
规格书下载
产品的基本参数：
WL-95SS775高扭矩直流12v 24v直流齿轮电动机
常见电压：12VDC，24VDC
典型应用：
仪器，电动工具，自动门锁，医疗设备，安全监控，汽车锁，装订 机，点钞机，聚光灯，卫生纸机，办公设备，家用电器，自动执行机构等用品，多年专业经验，质量交期保证，欢迎新老客户预约洽谈。
外观尺寸：
齿轮箱参数:
|
Number of stages |
3 |
4 |
5 |
|
Reduction ratio |
94 |
394 |
1166 |
|
Gearbox length “L”mm |
16 |
16 |
16 |
|
Breaking torque(kgf.cm) |
15 |
60 |
120 |
|
Gearbox efficiency |
73% |
65% |
59% |
电机参数:
|
Motor model |
Rated Volt. |
No load |
Load |
Stall |
|||||
|
Current |
Speed |
Current |
Speed |
Torque |
Output power |
Torque |
Current |
||
|
V |
mA |
r/min |
mA |
r/min |
gf.cm |
W |
gf.cm |
mA |
|
|
WL-775-012-3000 |
12 |
≤280 |
3000 |
≤1300 |
2600 |
450 |
12.0 |
≥3600 |
≥8600 |
|
WL-775-012-4500 |
12 |
≤450 |
4500 |
≤2100 |
3800 |
500 |
19.5 |
≥4600 |
≥16200 |
|
WL-775-012-6000 |
12 |
≤680 |
6000 |
≤3600 |
5200 |
600 |
32.0 |
≥5600 |
≥27200 |
|
WL-775-024-3000 |
24 |
≤120 |
3000 |
≤920 |
2200 |
500 |
11.3 |
≥2800 |
≥5100 |
|
WL-775-024-4500 |
24 |
≤230 |
4500 |
≤1400 |
3800 |
500 |
19.5 |
≥4100 |
≥11000 |
|
WL-775-024-6000 |
24 |
≤350 |
6000 |
≤2300 |
5100 |
600 |
31.4 |
≥5800 |
≥19000 |
齿轮箱电机输出转速:
|
Motor model |
Rated Volt. |
No load |
Load |
Stall |
|||||
|
Current |
Speed |
Current |
Speed |
Torque |
Output power |
Torque |
Current |
||
|
V |
A |
r/min |
A |
r/min |
kgf.cm |
W |
kgf.cm |
A |
|
|
WL-95SST7750246000-36K |
24 |
0.281 |
164.7 |
1.968 |
141.5 |
16 |
23.59 |
115 |
12.27 |
|
WL-95SST7750123200-624K |
12 |
0.421 |
5.3 |
1.367 |
4.3 |
136 |
6.039 |
710 |
5.626 |
电机曲线：
Model: WL-95SS7750246000-36K Model: WL-95SS7750123200-624K
备注：
齿轮电动机转矩=驱动电动机转矩*减速比*齿轮箱效率；
齿轮电动机速度=驱动电动机速度/减速比
电机详细配置可根据客户要求定制，
如电压，速度以及轴的长度和形状...
欢迎OEM或ODM项目
