WL-16RP030 16mm 直流行星减速电机 3rpm-2500rpm可定制
变速箱类型：圆形行星齿轮箱
变速箱尺寸：16mm
工作电压：3v-24v（可定制）
额定转速：3rpm-2500rpm（可定制）
典型应用：仪器，电子工具，咖啡机，自动售货机，烤肉店，ATM，按摩器，游戏机，自动化设备等。
规格书下载
变速箱类型：圆形行星齿轮箱
变速箱尺寸：16mm
工作电压：3v-24v（可定制）
额定转速：3rpm-2500rpm（可定制）
典型应用：仪器，电子工具，咖啡机，自动售货机，烤肉店，ATM，按摩器，游戏机，自动化设备等。
规格书下载
产品的基本参数：

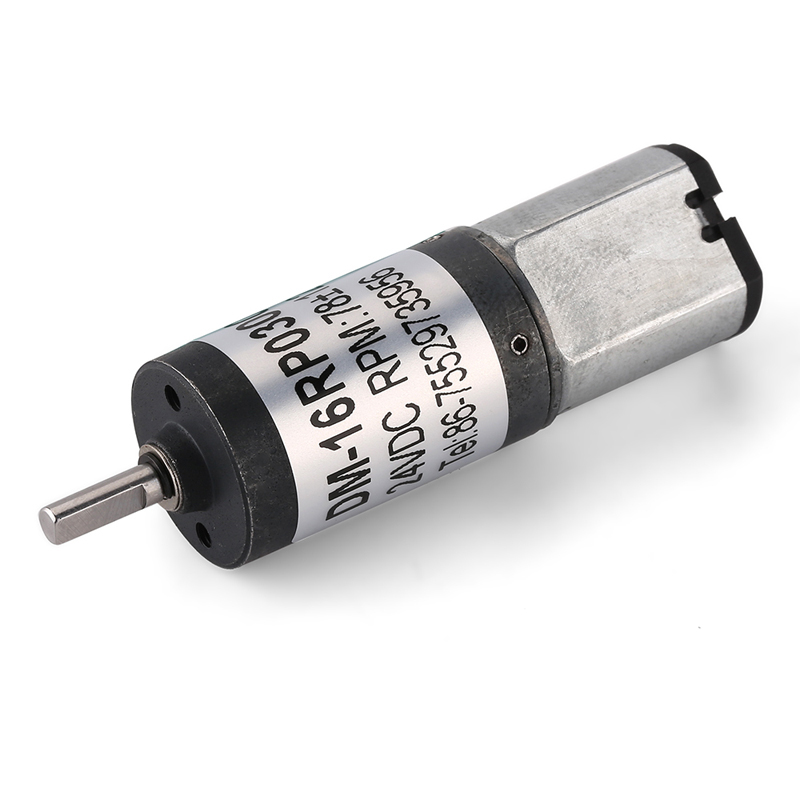

WL-16RP030直流行星减速电机
常见电压：3VDC，4.5VDC，6VDC，12VDC
典型应用：
数码产品，自动门锁，医疗设备，安全监控，自动快锁门，装订机，自动电视架，点钞机，聚光灯，卫生纸机，办公设备，家用电器，仪器仪表、自动执行机构等。
我们的电机具有高转矩、低转速、低噪音、质量好、寿命长、价格低、交货快等特点，多年专业经验，质量交期保证，欢迎新老客户预约洽谈，可以预约上门面议或来厂参观！
外观尺寸：
齿轮箱参数:
|
Number of stages |
1 |
2 |
3 |
4 |
5 |
|
Reduction ratio |
4,4.75 |
16,19,22.5 |
64,76,90,107 |
256,304,361,428,509 |
1024,1216,1444,1714,2036,2418 |
|
Gearbox length “L”mm |
12.2 |
15.8 |
19.4 |
23 |
26.6 |
|
Breaking torque(kgf.cm) |
2 |
3 |
4 |
5 |
5 |
|
Gearbox efficiency |
90% |
81% |
73% |
65% |
59% |
电机参数:
|
Motor model |
Rated Volt. |
No load |
Load |
Stall |
|||||
|
Current |
Speed |
Current |
Speed |
Torque |
Output power |
Torque |
Current |
||
|
V |
mA |
r/min |
mA |
r/min |
gf.cm |
W |
gf.cm |
mA |
|
|
WL-030-003-8000 |
3 |
≤55 |
8000 |
≤250 |
6000 |
4 |
0.2 |
≥16 |
≥500 |
|
WL-030-003-10500 |
3 |
≤80 |
10500 |
≤300 |
7200 |
5 |
0.4 |
≥20 |
≥750 |
|
WL-030-006-8000 |
6 |
≤30 |
8000 |
≤120 |
5000 |
4 |
0.2 |
≥16 |
≥150 |
|
WL-030-006-10500 |
6 |
≤40 |
10500 |
≤160 |
7000 |
5 |
0.4 |
≥20 |
≥400 |
减速电机参数：
|
Motor model |
Rated Volt. |
No load |
Load |
Stall |
|||||
|
Current |
Speed |
Current |
Speed |
Torque |
Output power |
Torque |
Current |
||
|
V |
A |
r/min |
A |
r/min |
kgf.cm |
W |
kgf.cm |
A |
|
|
WL-16RP03001213500-22.5K |
12 |
0.06 |
503.4 |
0.129 |
344.2 |
0.12 |
0.436 |
0.39 |
0.279 |
|
WL-16RP03000610400-509K |
6 |
0.138 |
14 |
0.227 |
8.9 |
1.1 |
0.102 |
3.1 |
0.387 |
Motor curve
Model: WL-16RP03001213500-22.5K WL-16RP03000610400-509K
备注：
齿轮电动机转矩=驱动电动机转矩*减速比*齿轮箱效率；
齿轮电动机速度=驱动电动机速度/减速比
电机详细配置可根据客户要求定制，
如电压，速度以及轴的长度和形状...
欢迎OEM或ODM项目
