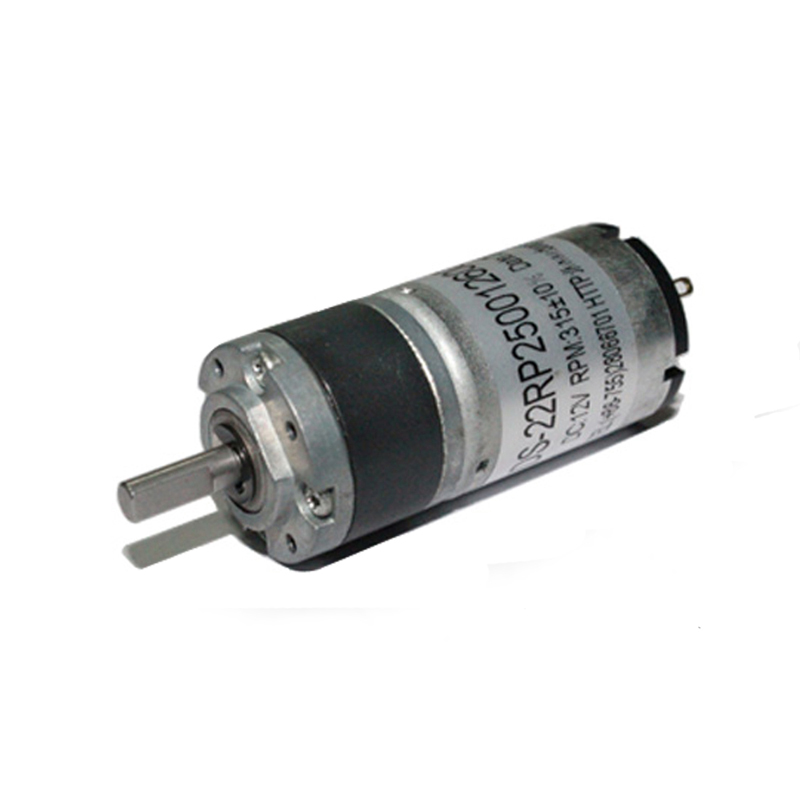

WL-22RP250 22mm 直流行星减速电机3v-24v（定制）按摩器
齿轮箱类型：圆形行星齿轮箱
齿轮箱尺寸：22mm
工作电压：3v-24v（定制）
额定转速：3rpm-2250rpm（定制）
典型应用：仪器、电子工具、咖啡机、自动售货机、旋转木马、自动取款机、按摩器、游戏机、自动化设备等。
规格书下载
齿轮箱类型：圆形行星齿轮箱
齿轮箱尺寸：22mm
工作电压：3v-24v（定制）
额定转速：3rpm-2250rpm（定制）
典型应用：仪器、电子工具、咖啡机、自动售货机、旋转木马、自动取款机、按摩器、游戏机、自动化设备等。
规格书下载
产品的基本参数：
WL-22RP250微型直流行星齿轮电机
常见要电压：12VDC，24VDC
典型应用：
仪器，电动工具，自动门锁，医疗设备、安全监视器、汽车锁等自动化执行机构。
我们的电机具有高转矩、低转速、低噪音、质量好、寿命长、价格低、交货快等特点，多年专业经验，质量交期保证，欢迎新老客户预约洽谈，可以预约上门面议或来厂参观！
外观尺寸：
齿轮箱参数:
|
Number of stages |
1 |
2 |
3 |
4 |
5 |
|
Reduction ratio |
4,4.75 |
16,19,22.5 |
64,76 90,107 |
256,304,361 428,509 |
1024,1216,1444 1714,2036,2418 |
|
Gearbox length “L”mm |
13 |
16.5 |
20 |
23.5 |
27 |
|
Breaking torque(kgf.cm) |
2 |
3 |
4 |
5 |
5 |
|
Gearbox efficiency |
90% |
81% |
73% |
65% |
59% |
电机参数:
|
Motor model |
Rated Volt. |
No load |
Load |
Stall |
|||||
|
Current |
Speed |
Current |
Speed |
Torque |
Output power |
Torque |
Current |
||
|
V |
mA |
r/min |
mA |
r/min |
gf.cm |
W |
gf.cm |
mA |
|
|
WL-250-012-10500 |
12 |
≤180 |
10500 |
≤750 |
8950 |
49 |
4.5 |
≥250 |
≥2600 |
|
WL-250-024-16000 |
24 |
≤160 |
16000 |
≤680 |
14160 |
60 |
8.7 |
≥390 |
≥3100 |
齿轮箱电机输出比:
|
Motor model |
Rated Volt. |
No load |
Load |
Stall |
|||||
|
Current |
Speed |
Current |
Speed |
Torque |
Output power |
Torque |
Current |
||
|
V |
A |
r/min |
A |
r/min |
kgf.cm |
W |
kgf.cm |
A |
|
|
WL-22RP2500126000-19K |
12 |
0.127 |
311.1 |
0.428 |
230.9 |
0.9 |
2.118 |
3.5 |
1.294 |
|
DS-22RP25002416000-64K |
24 |
0.139 |
257.2 |
0.661 |
215.7 |
3 |
6.837 |
19 |
3.368 |
电机曲线
Model: WL-22RP2500126000-19K Model: WL-22RP25002416000-64K
备注：
齿轮箱电机输出转矩=驱动电机转矩*减速比*齿轮箱效率；
齿轮马达转速=驱动马达转速/减速比
电机详细配置可根据客户要求定制，
比如电压，速度，以及轴的长度和形状。。。
欢迎OEM或ODM项目
