深圳市伟力隆电机有限公司
SHEN ZHEN SHI WEI LI LONG MOTOR CO., LTD

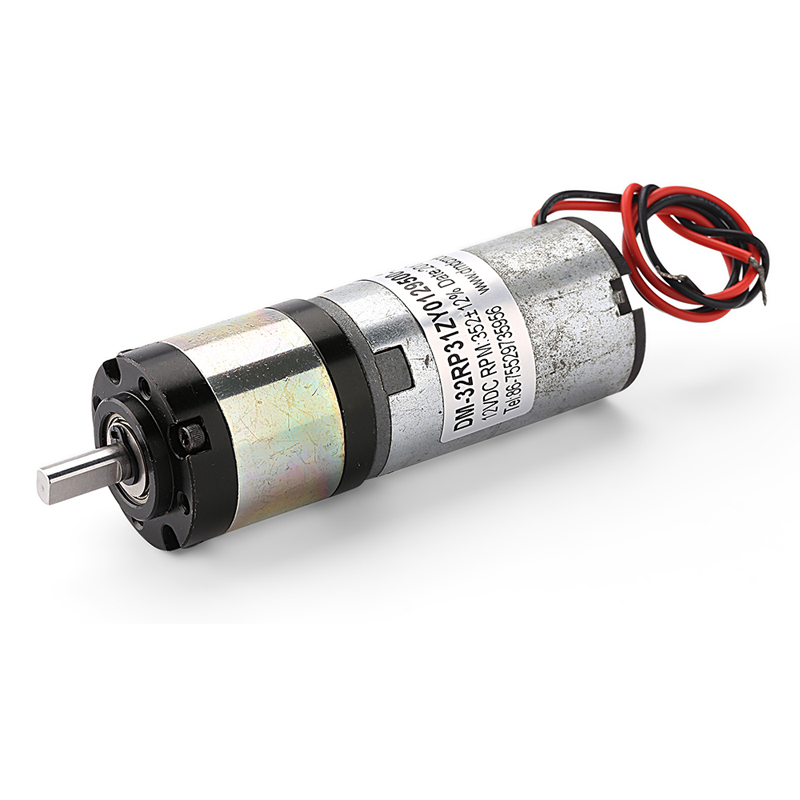

WL-32RP31ZY 32mm行星减速电机 窗帘微型马达 厂家定制
齿轮箱类型：圆形行星齿轮箱
齿轮箱尺寸：32mm
工作电压：3v-24v（定制）
额定转速：4rpm-1600rpm（定制）
典型应用：仪器、电子工具、咖啡机、自动售货机、旋转木马、自动取款机、按摩器、游戏机、自动化设备等
规格书下载
齿轮箱类型：圆形行星齿轮箱
齿轮箱尺寸：32mm
工作电压：3v-24v（定制）
额定转速：4rpm-1600rpm（定制）
典型应用：仪器、电子工具、咖啡机、自动售货机、旋转木马、自动取款机、按摩器、游戏机、自动化设备等
规格书下载
产品的基本参数：
WL-32RP31ZY直流齿轮电机编码器
1.典型应用：标签打印机、自动快门、焊机、水表IC卡、舞台灯、自动稳压电源
2.常见电压：3V；6V；9V；12V；24VDC；
3.转速：3~500rpm
4.方向：顺时针，逆时针
我们的电机具有高转矩、低转速、低噪音、质量好、寿命长、价格低、交货快等特点，多年专业经验，质量交期保证，欢迎新老客户预约洽谈，可以预约上门面议或来厂参观！
外观尺寸：
齿轮箱参数:
|
Number of stages |
1 |
2 |
3 |
4 |
|
Reduction ratio |
3.7,5.2 |
14,19,27 |
51,71,100,139 |
189,264,369,515,721 |
|
Gearbox length “L”mm |
25.5 |
33.5 |
41.5 |
49.5 |
|
Breaking torque(kgf.cm) |
6 |
10 |
20 |
40 |
|
Gearbox efficiency |
90% |
81% |
73% |
65% |
电机参数:
|
Motor model |
Rated Volt. |
No load |
Load |
Stall |
|||||
|
Current |
Speed |
Current |
Speed |
Torque |
Output power |
Torque |
Current |
||
|
V |
mA |
r/min |
mA |
r/min |
gf.cm |
W |
gf.cm |
mA |
|
|
WL-31ZY-012-3000 |
12 |
≤100 |
3000 |
≤400 |
2200 |
90 |
2.0 |
360 |
1600 |
|
WL-31ZY-012-4500 |
12 |
≤150 |
4500 |
≤700 |
3300 |
130 |
4.4 |
520 |
2700 |
|
WL-31ZY-012-6000 |
12 |
≤220 |
6000 |
≤1200 |
4500 |
180 |
8.3 |
720 |
5000 |
|
WL-31ZY-024-3000 |
24 |
≤60 |
3000 |
≤200 |
2200 |
90 |
2.0 |
360 |
800 |
|
WL-31ZY-024-4500 |
24 |
≤90 |
4500 |
≤350 |
3300 |
130 |
4.4 |
520 |
1300 |
|
WL-31ZY-024-6000 |
24 |
≤130 |
6000 |
≤650 |
4500 |
180 |
8.3 |
720 |
2600 |
减速电机参数:
|
Motor model |
Rated Volt. |
No load |
Load |
Stall |
|||||
|
Current |
Speed |
Current |
Speed |
Torque |
Output power |
Torque |
Current |
||
|
V |
A |
r/min |
A |
r/min |
kgf.cm |
W |
kgf.cm |
A |
|
|
WL-32RP31ZY0243000-19K |
24 |
0.053 |
164.5 |
0.211 |
126.2 |
1.8 |
2.305 |
7 |
0.729 |
|
WL-32RP31ZY02411000-100K |
24 |
0.161 |
116.9 |
0.858 |
97.6 |
9.8 |
9.820 |
59 |
4.386 |
电机曲线
Model: WL-32RP31ZY0243000-19K Model: WL-32RP31ZY02411000-100K
备注：
齿轮电机转矩=驱动电机转矩*减速比*齿轮箱效率；
齿轮马达转速=驱动马达转速/减速比
电机详细配置可根据客户要求定制，
比如电压，速度，以及轴的长度和形状。。。
欢迎OEM或ODM项目
