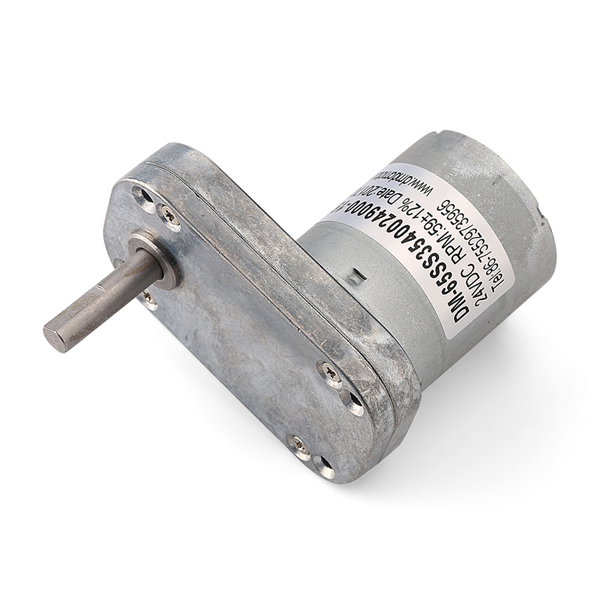

WL-65SS3540 65mm 直流直齿减速电机 方正齿轮箱马达
变速箱类型：方正齿轮箱
变速箱尺寸：65mm
工作电压：3v-24v（可定制）
额定转速：6rpm-450rpm（可定制）
典型应用：仪器，电子工具，咖啡机，自动售货机，烤肉店，ATM，按摩器，游戏机，自动化设备等
规格书下载
变速箱类型：方正齿轮箱
变速箱尺寸：65mm
工作电压：3v-24v（可定制）
额定转速：6rpm-450rpm（可定制）
典型应用：仪器，电子工具，咖啡机，自动售货机，烤肉店，ATM，按摩器，游戏机，自动化设备等
规格书下载
产品的基本参数：
WL-65SS3540 24v直流电机带齿轮箱
常见电压：6VDC，12VDC，24VDC
典型应用：
仪器，电动工具，咖啡机，自动售货机，按摩器，游戏机，电动开窗器，自动化设备等自动化构成，多年专业经验，质量交期保证，
欢迎新老客户预约洽谈！
外观尺寸：
齿轮箱参数:
|
Number of stages |
3 |
4 |
5 |
|
Reduction ratio |
40.5,67.5 |
135,225 |
450 |
|
Gearbox length “L”mm |
12 |
12 |
12 |
|
Breaking torque(kgf.cm) |
10 |
25 |
35 |
|
Gearbox efficiency |
73% |
65% |
59% |
电机参数:
|
Motor model |
Rated Volt. |
No load |
Load |
Stall |
|||||
|
Current |
Speed |
Current |
Speed |
Torque |
Output power |
Torque |
Current |
||
|
V |
mA |
r/min |
mA |
r/min |
gf.cm |
W |
gf.cm |
mA |
|
|
WL-3540-012-3000 |
12 |
≤50 |
3000 |
≤300 |
2200 |
60 |
1.4 |
≥240 |
≥800 |
|
WL-3540-012-4500 |
12 |
≤70 |
4500 |
≤500 |
3300 |
70 |
2.4 |
≥500 |
≥2000 |
|
WL-3540-012-6000 |
12 |
≤100 |
6000 |
≤700 |
4500 |
80 |
3.7 |
≥600 |
≥2500 |
|
WL-3540-024-3000 |
24 |
≤25 |
3000 |
≤150 |
2200 |
60 |
1.4 |
≥220 |
≥500 |
|
WL-3540-024-4500 |
24 |
≤35 |
4500 |
≤250 |
3300 |
70 |
2.4 |
≥240 |
≥800 |
|
WL-3540-024-6000 |
24 |
≤50 |
6000 |
≤350 |
4500 |
80 |
3.7 |
≥550 |
≥1400 |
齿轮箱电机输出转速:
|
Motor model |
Rated Volt. |
No load |
Load |
Stall |
|||||
|
Current |
Speed |
Current |
Speed |
Torque |
Output power |
Torque |
Current |
||
|
V |
A |
r/min |
A |
r/min |
kgf.cm |
W |
kgf.cm |
A |
|
|
WL-65SS35400066000-450K |
6.0 |
0.26 |
14.0 |
1.02 |
10.8 |
19.00 |
2.12 |
83.00 |
3.58 |
|
WL-65SS35400128100-135K |
12.0 |
0.15 |
57.7 |
0.66 |
46.8 |
6.63 |
3.18 |
35.03 |
2.81 |
|
WL-65SS354001210000-135K |
12.0 |
0.19 |
71.9 |
1.00 |
59.5 |
7.98 |
4.87 |
46.18 |
4.88 |
|
WL-65SS35400247000-225K |
24.0 |
0.04 |
30.7 |
0.22 |
25.4 |
9.00 |
2.39 |
53.00 |
1.06 |
|
WL-65SS35400249000-135K |
24.0 |
0.09 |
63.3 |
0.45 |
51.9 |
10.39 |
5.53 |
57.66 |
2.12 |
电机曲线图：
Model: WL-65SS35400247000-225K Model: WL-65SS35400066000-450K
备注：
齿轮电动机转矩=驱动电动机转矩*减速比*齿轮箱效率；
减速电机转速=驱动电机转速/减速比
电机详细配置可根据客户要求定制，
如电压，速度以及轴的长度和形状...
欢迎OEM或ODM项目
