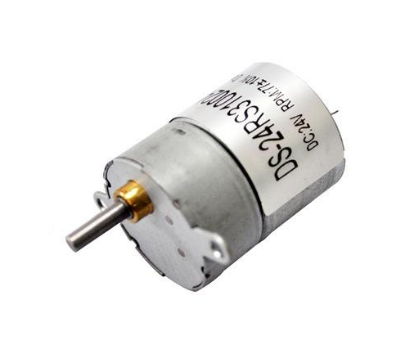

齿轮箱类型:圆形齿轮箱
齿轮箱尺寸:24mm
额定转速:10rpm-500rpm(定制)
额定扭矩:小于4kgf.cm
主要用途:医疗器械、按摩设备、自动注射装置、智能清洗机等
其他产品或定制请咨询在线客服或相关业务人员。
规格书下载
外观尺寸图:
齿轮箱参数 :
Number of stages |
6 |
Reduction ratio |
86、130 |
Gearbox length “L”mm |
12.5 |
Breaking torque(kgf.cm) |
4 |
Gearbox efficiency |
53% |
驱动电机参数 :
Motor model |
Rated Volt. |
No load |
Load |
Stall |
|||||
Current |
Speed |
Current |
Speed |
Torque |
Output power |
Torque |
Current |
||
V |
mA |
r/min |
mA |
r/min |
gf.cm |
W |
gf.cm |
mA |
|
WL-310-006-3000 |
6 |
≤20 |
3000 |
≤60 |
2300 |
5 |
0.1 |
≥20 |
≥135 |
WL-310-006-4500 |
6 |
≤40 |
4500 |
≤120 |
3200 |
7 |
0.2 |
≥28 |
≥240 |
WL-310-006-6000 |
6 |
≤35 |
6000 |
≤140 |
4500 |
10 |
0.5 |
≥40 |
≥600 |
WL-310-012-3000 |
12 |
≤15 |
3000 |
≤40 |
2300 |
5 |
0.1 |
≥20 |
≥70 |
WL-310-012-4500 |
12 |
≤20 |
4500 |
≤55 |
3200 |
7 |
0.2 |
≥28 |
≥120 |
WL-310-012-6000 |
12 |
≤25 |
6000 |
≤100 |
4500 |
10 |
0.5 |
≥40 |
≥290 |
齿轮箱电机输出转速 :
Motor model |
Rated Volt. |
No load |
Load |
Stall |
|||||
Current |
Speed |
Current |
Speed |
Torque |
Output power |
Torque |
Current |
||
V |
A |
r/min |
A |
r/min |
kgf.cm |
W |
kgf.cm |
A |
|
WL-24RS3100125000-130K |
12 |
0.018 |
37.7 |
0.056 |
28.4 |
0.6 |
0.193 |
2.7 |
0.173 |
WL-24RS31002410000-130K |
24 |
0.024 |
75.3 |
0.084 |
60 |
1 |
0.613 |
4.9 |
0.319 |
电机曲线图 :
Model: WL-24RS3100125000-130K Model: WL-24RS31002410000-130K
备注:
齿轮电动机转矩=驱动电动机转矩*减速比*齿轮箱效率;
齿轮电动机速度=驱动电动机速度/减速比
电机详细配置可根据客户要求定制,
如电压,速度以及轴的长度和形状...
欢迎OEM或ODM项目
