WL-12SSN30直流直齿减速电机 12mm 3.7V 100转 机器人电机
减速箱类型：直齿
减速箱尺寸：12mm
工作电压：3v-12v
额定转速：10rpm-1500rpm（定制）
额定扭矩: 小于 2kgf.cm
应用：电子锁，智能锁，防抖勺等
减速箱类型：直齿
减速箱尺寸：12mm
工作电压：3v-12v
额定转速：10rpm-1500rpm（定制）
额定扭矩: 小于 2kgf.cm
应用：电子锁，智能锁，防抖勺等
WL-12SSN30 12mm直流直齿减速电机
常见工作电压 : 3VDC, 4.5VDC, 6VDC, 12VDC
一般应用:
智能锁，安全锁，丰巢快递箱锁，防抖勺等.
我们的电机具有高转矩、低转速、低噪音、质量好、寿命长、价格低、交货快等特点，多年专业经验，质量交期保证，欢迎新老客户预约洽谈，可以预约上门面议或来厂参观！
外观尺寸:
减速箱参数:
|
级数 |
2 |
4 |
5 |
7 |
|
减速比 |
3,5,10 |
17,20,30,36 50,63,100 |
110,150,210 250,298,380 |
372,625,1000 |
|
减速箱长度 “L”mm |
9 |
9 |
9 |
12 |
|
破坏扭矩(kgf.cm) |
0.6 |
0.9 |
1.2 |
2 |
|
减速箱效率 |
81% |
65% |
59% |
48% |
电机参数:
|
型号 |
额定电压 |
空载 |
负载 |
堵转 |
|||||
|
电流 |
速度 |
电流 |
速度 |
扭矩 |
输出功率 |
扭矩电流 |
d |
||
|
V |
mA |
r/min |
mA |
r/min |
gf.cm |
W |
gf.cm |
mA |
|
|
WL-N30-006-10000 |
6 |
≤30 |
10000 |
≤110 |
7500 |
4 |
0.3 |
≥16 |
≥280 |
|
WL-N30-006-15000 |
6 |
≤55 |
15000 |
≤200 |
11250 |
6 |
0.7 |
≥24 |
≥490 |
|
WL-N30-006-25000 |
6 |
≤100 |
25000 |
≤370 |
18750 |
8 |
1.5 |
≥32 |
≥1500 |
减速电机参数:
|
电机型号 |
额定电压 |
空载 |
负载堵转 |
堵转 |
|||||
|
电流 |
速度 |
电流 |
速度 |
扭矩 |
输出功率 |
扭矩 |
电流 |
||
|
V |
A |
r/min |
A |
r/min |
kgf.cm |
W |
kgf.cm |
A |
|
|
WL-12SSN3000315000-250K |
3.0 |
0.06 |
57.3 |
0.28 |
45.9 |
0.60 |
0.28 |
2.90 |
1.18 |
|
WL-12SSN3000317500-50K |
3.0 |
0.12 |
322.7 |
0.46 |
246.6 |
0.21 |
0.52 |
0.88 |
1.55 |
|
WL-12SSN303.322000-100K |
3.3 |
0.11 |
220.2 |
0.53 |
178.2 |
0.38 |
0.69 |
1.97 |
2.33 |
|
WL-12SSN303.322500-100K |
3.3 |
0.13 |
219.1 |
0.59 |
174.1 |
0.37 |
0.66 |
1.80 |
2.36 |
|
WL-12SSN304.520500-50K |
4.5 |
0.08 |
393.5 |
0.41 |
321.0 |
0.25 |
0.82 |
1.40 |
1.85 |
|
WL-12SSN304.523400-63K |
4.5 |
0.11 |
360.1 |
0.48 |
294.2 |
0.30 |
0.93 |
1.70 |
2.15 |
|
WL-12SSN304.526300-63K |
4.5 |
0.15 |
398.3 |
0.70 |
316.3 |
0.43 |
1.41 |
2.10 |
2.83 |
|
WL-12SSN3000517500-50K |
5.0 |
0.03 |
356.5 |
0.17 |
301.9 |
0.11 |
0.35 |
0.73 |
0.94 |
|
WL-12SSN3000520000-100K |
5.0 |
0.05 |
196.9 |
0.30 |
164.4 |
0.42 |
0.71 |
2.60 |
1.58 |
|
WL-12SSN3000610000-100K |
6.0 |
0.02 |
105.9 |
0.08 |
86.0 |
0.17 |
0.15 |
0.90 |
0.33 |
|
WL-12SSN3000610000-150K |
6.0 |
0.02 |
67.8 |
0.08 |
53.4 |
0.35 |
0.19 |
1.63 |
0.32 |
|
WL-12SSN3000610000-250K |
6.0 |
0.02 |
42.7 |
0.09 |
33.6 |
0.57 |
0.20 |
2.68 |
0.32 |
|
WL-12SSN3000610000-298K |
6.0 |
0.02 |
36.3 |
0.08 |
29.1 |
0.61 |
0.18 |
3.10 |
0.33 |
|
WL-12SSN3000612000-30K |
6.0 |
0.04 |
390.0 |
0.13 |
291.8 |
0.07 |
0.20 |
0.26 |
0.37 |
|
WL-12SSN3000615000-100K |
6.0 |
0.03 |
159.7 |
0.12 |
132.2 |
0.19 |
0.26 |
1.10 |
0.58 |
|
WL-12SSN3000615000-150K |
6.0 |
0.03 |
105.9 |
0.12 |
87.8 |
0.34 |
0.31 |
2.00 |
0.59 |
|
WL-12SSN3000615000-250K |
6.0 |
0.03 |
64.8 |
0.15 |
51.5 |
0.70 |
0.37 |
3.40 |
0.60 |
|
WL-12SSN3000615000-298K |
6.0 |
0.03 |
50.9 |
0.13 |
40.6 |
0.73 |
0.31 |
3.60 |
0.54 |
|
WL-12SSN3000623500-298K |
6.0 |
0.06 |
78.6 |
0.30 |
64.4 |
0.97 |
0.64 |
5.38 |
1.39 |

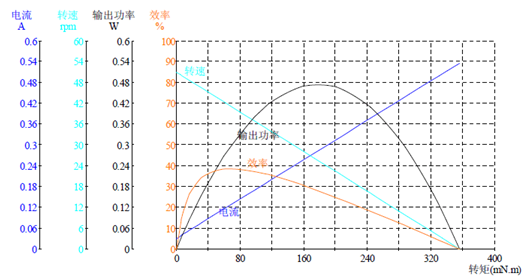

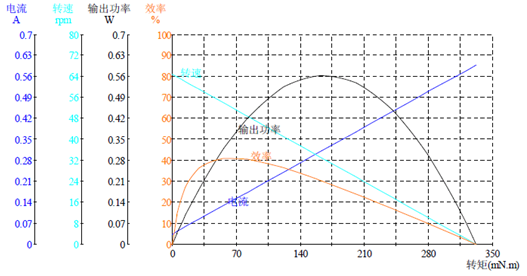

电机曲线图
WL-12SSN3000615000-250K WL-12SSN3000615000-298K
